Особенности построения СОУЭ для сложных территориально распределенных объектов

В ходе возрождающегося строительного бума возво-дится немало объектов, для которых требуется особый подход в решении проблемы пожарной безопасности. В первую очередь к таким объектам относятся высотные здания и распределенные объекты.

Но если для высотных зданий главная проблема — это обеспечить автономное функционирование частей системы внутри одного здания, то для территориально распределенных объектов эта же автономность должна быть соблюдена для группы зданий, соединяющихся наружными коммуникациями. При этом расстояния между отдельными зданиями могут достигать сотен метров, а то и нескольких километров. При этом необходимо обеспечить централизованный контроль и управление работой всей системы из единого диспетчерского центра.

Каким образом на подобных объектах можно реализовать единую систему пожарной сигнализации (СПС), единую систему оповещения и управления эвакуацией (СОУЭ), а также организовать взаимодействие между ними?

Очевидно, что в каждом подобъек-те (отдельно стоящем здании, пожарном отсеке высотного здания) должны быть построены отдельные подсистемы СПС и СОУЭ и организовано прямое взаимодействие между ними. Кроме того, должна быть обеспечена возможность передачи речевой информации в рамках всего объекта в целом (как с поста охраны или диспетчера, так и обратная связь из зон).

Еще одна проблема, которую также необходимо решить на распределенных объектах при построении СОУЭ, -передача информации на большие расстояния. Расчеты показывают, что для реализации таких систем необходимы медные провода очень большого сечения (так, при нагрузке в 200 Вт и длине линии оповещения 100 В в 1 км сечение жилы должно быть не меньше 4 м м²). Указанные значения длины и мощности являются далеко не предельными, следовательно, приходится использовать другие технологии.

Как можно решить поставленные задачи? Есть несколько вариантов реализации, зависящих от нормативных требований. Если каждый из защищаемых подобъектов должен быть защищен СОУЭ не выше 3-го типа, то допустимо задействовать на каждом объекте свою, полностью автономную СОУЭ и связать их между собой по LAN.

Если же требования к системе строже, то надо строить изначально СОУЭ на единой элементной базе, с единым центральным контроллером и распределенной периферией, позволяющей выполнить функции оповещения в аварийной ситуации (как максимум, даже в случае потери связи с центральным процессором).

Рассмотрим пример построения такой системы для завода (рис. 1).

Центральный процессор, источники звука, микрофонная панель устанавливаются на центральном посту. Блоки аудиовыходов, локальные носители аварийной речевой информации и усилители размещаются в каждом из зданий объекта. Связь центрального оборудования с периферийным осуществляется по сети LAN. По этой же сети можно организовать и обратную связь из зон с центральным постом (а также и зон между собой). В данной системе связь с системой пожарной сигнализации возможно организовать по-зонно внутри каждого подобъекта. Также есть возможность обеспечить локальное оповещение в каждой из зон (или групп зон).

Похожую структуру можно создать и для торгово-развлекательных центров (рис. 2).

Отличие заключается в том, что в торгово-развлекательном центре присутствует немало арендаторов, многие из которых хотят иметь возможность самим передавать информацию (музыку или объявления) в свою торговую зону. Можно при этом дублировать ли-

нии динамиков (отдельно СОУЭ, отдельно локальное озвучивание), можно к одной линии подключить 2 разных системы (с выбором приоритета), а можно все функции реализовать и в одной системе, как показано на рисунке 2. Последнее решение может оказаться и более экономичным.

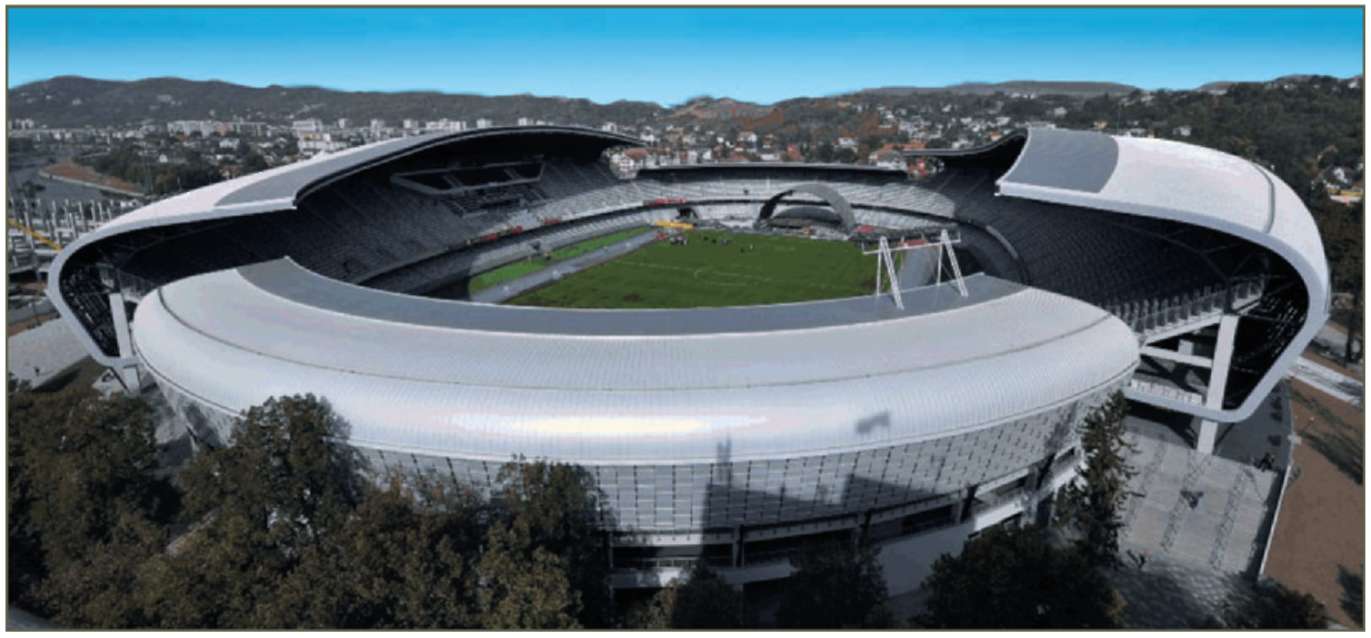

Особым случаем сложного объекта является стадион. С одной стороны, основной объект является одним зданием (хотя в общую систему может подключаться и окружающая территория). С другой стороны, размеры сооружения таковы, что прокладывать шлейфы оповещения из одной точки по всему периметру нерационально. Разнесение усилителей по арене позволит минимизировать потери в проводах. К тому же не следует забывать о возможности функционирования СОУЭ по секторам (соответственно, выходам с трибун). Еще одна особенность, отличающая стадион, — необходимость озвучивания трибун. Эту систему можно состыковать с общей системой голосового оповещения (или сделать единую систему из элементов с разным функциональным назначением).

Системы, построенные на принципе распределения оборудования, способны решить задачу оповещения объектов, рассредоточенных по большой территории или занимающих большой объем. В настоящее время наиболее простым способом реализации таких систем является использование сетей Ethernet для объединения отдельных устройств. Безусловно, в целях безопасности эта сеть должна быть отдельной от обычной LAN.

Одним из опробованных примеров таких систем является система оповещения SX-2000 и система двусторонней связи (в т.ч. обратной) N-8000 производства компании ТОА.

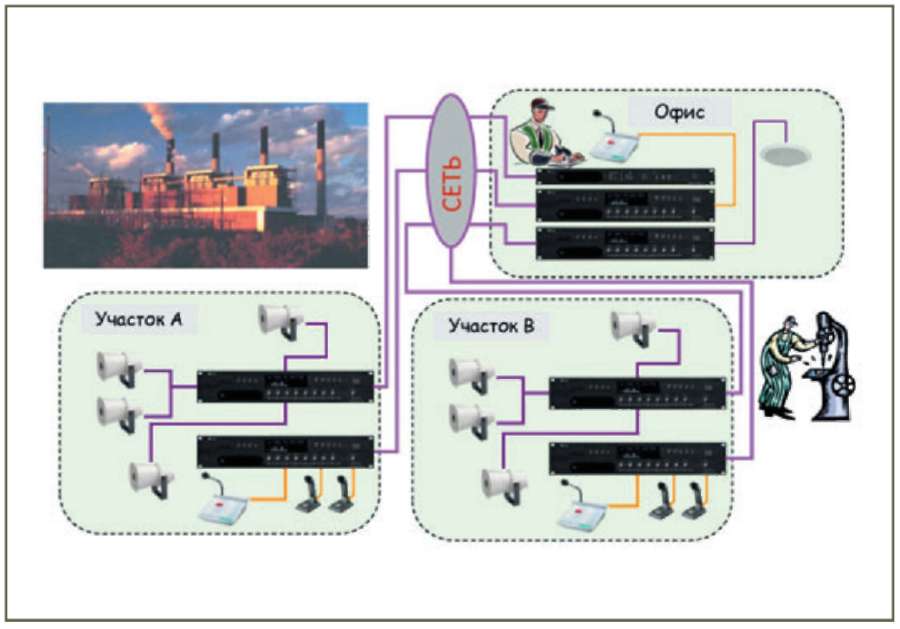

Рис. 1. Схема оповещения на заводе

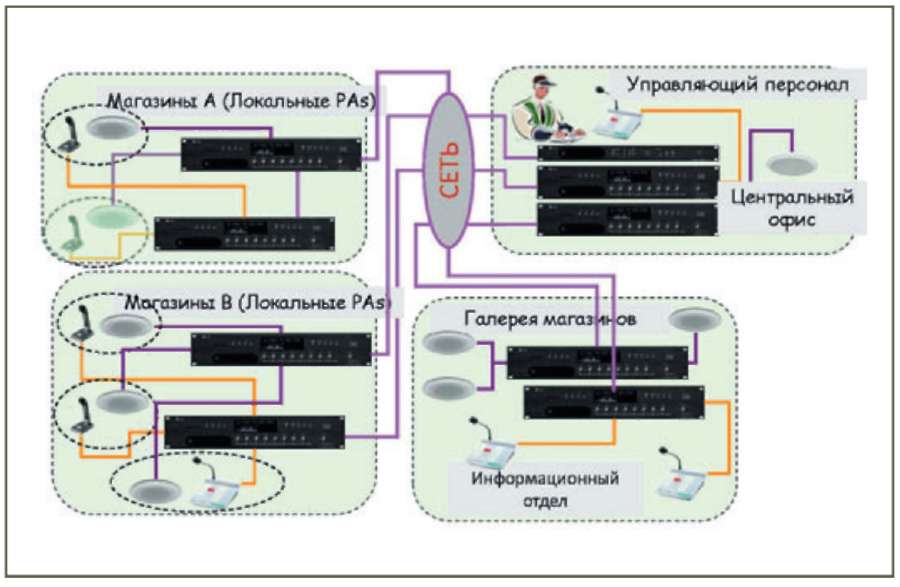

Рис. 2. Система оповещения торгового центра
