С2000-ПП - Преобразователь протокола
Код товара: 600
Производитель:BOLID
С2000-ПП Преобразователь протокола
Предназначен для интеграции системы охранно-пожарной сигнализации системы «Орион» в объектовое оборудование сторонних производителей по интерфейсу Modbus RTU, для передачи событий на передатчик RS-202TD в протоколе Ademco Contact ID, мониторинга событий в системе Орион, управления включением/выключением реле, взятием/снятием зон и разделов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Параметры интерфейса RS-485 «Орион»:
- тип интерфейса RS-485;
- тип протокола: «Орион»;
- скорость 9600 бит/сек;
- количество стартовых/стоповых бит – 1;
- без контроля четности;
- максимальная длина пакета – 75 байт.
Параметры интерфейса «Modbus/TD»:
Шлюз Modbus:Параметры интерфейса RS-202TD:
- тип интерфейса RS-485;
- тип протокола: Modbus-RTU;
- скорость: 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/сек;
- стоповых бит: 2 – без контроля чётности; 1 – с контролем чётности;
- контроль четности: нет, чётность, нечётность;
- максимальная длина пакета – 256 байт.
База данных С2000-ПП позволяет поддерживать:
- тип интерфейса RS-485 или RS-232TTL;
- тип протокола: Contact ID;
- скорость передачи: 9600 бит/сек;
- количество стоповых бит: 1;
- контроль четности: нет;
- максимальная длина пакета – 14 байт.
- максимальное количество реле — 255;
- максимальное количество зон — 512;
- максимальное количество разделов — 64;
- максимальное количество идентификаторов пользователей — 64;
- максимальное количество событий (размер кольцевого буфера событий) — 256.
- Питание — 10,2…15,0 VDC;
- Ток потребления при напряжении питания 12 VDC – не более 30 мА;
- Рабочий диапазон температур – от минус 30 до +50 °С;
- Габаритные размеры – 55 x 36 x 22 мм.
- Масса – 0,05 кг
Вариант №1

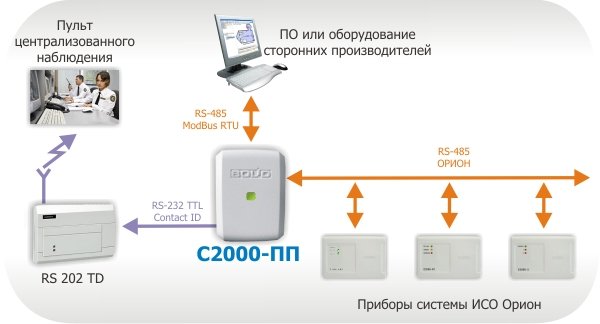

С2000-ПП подключается к интерфейсу RS-485 ИСО «Орион» без пульта управления C2000М. При этом могут быть использованы только приборы, поддерживающие автономный режим работы. Количество приборов ограничивается Базой данных С2000-ПП: максимальным количеством зон, разделов, реле, пользователей.
В этом включении С2000-ПП может принимать команды на включение/выключение реле или на изменение состояния зоны/раздела охраны от внешнего оборудования сторонних производителей по интерфейсу RS-485 по протоколу ModBus RTU, преобразовывать их в протокол ИСО «Орион» и передавать приборам, к которым эти зоны и реле относятся. Кроме этого, С2000-ПП может принимать 251 тип сообщений от приборов ИСО «Орион» и транслировать их по интерфейсу RS-485 по протоколу ModBus RTU на внешнее оборудование.
Так же вместо обмена по интерфейсу RS-485 ModBus С2000-ПП предусматривает преобразование сообщений от приборов ИСО «Орион» в протокол Contact ID и передачу их с помощью интерфейса RS-232TTL на радиоканальный передатчик «Риф Стринг RS-202TD».
В этом включении С2000-ПП может принимать команды на включение/выключение реле или на изменение состояния зоны/раздела охраны от внешнего оборудования сторонних производителей по интерфейсу RS-485 по протоколу ModBus RTU, преобразовывать их в протокол ИСО «Орион» и передавать приборам, к которым эти зоны и реле относятся. Кроме этого, С2000-ПП может принимать 251 тип сообщений от приборов ИСО «Орион» и транслировать их по интерфейсу RS-485 по протоколу ModBus RTU на внешнее оборудование.
Так же вместо обмена по интерфейсу RS-485 ModBus С2000-ПП предусматривает преобразование сообщений от приборов ИСО «Орион» в протокол Contact ID и передачу их с помощью интерфейса RS-232TTL на радиоканальный передатчик «Риф Стринг RS-202TD».
Вариант №2

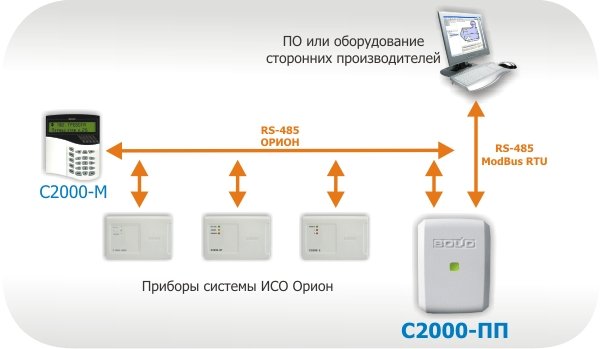

С2000-ПП включается как один из приборов ИСО «Орион» под контролем пульта управления С2000М (версия 2.05 и выше).
Поступающие от оборудования сторонних производителей по протоколу ModBus RTU команды на включение/выключение реле или изменение состояния зоны/раздела охраны, сопоставленные со своей Базой данных, С2000-ПП передаёт пульту С2000М, который транслирует их соответствующим приборам системы «Орион». Для расширения Базы данных, по которой ведется обмен, к С2000М может быть подключено несколько приборов С2000-ПП.
Отдельный режим работы С2000-ПП предусматривает преобразование сообщений от приборов ИСО «Орион» в протокол Contact ID и передачу их с помощью интерфейса RS-232TTL на радиоканальный передатчик «Риф Стринг RS-202TD».
Поступающие от оборудования сторонних производителей по протоколу ModBus RTU команды на включение/выключение реле или изменение состояния зоны/раздела охраны, сопоставленные со своей Базой данных, С2000-ПП передаёт пульту С2000М, который транслирует их соответствующим приборам системы «Орион». Для расширения Базы данных, по которой ведется обмен, к С2000М может быть подключено несколько приборов С2000-ПП.
Отдельный режим работы С2000-ПП предусматривает преобразование сообщений от приборов ИСО «Орион» в протокол Contact ID и передачу их с помощью интерфейса RS-232TTL на радиоканальный передатчик «Риф Стринг RS-202TD».
